TEPELNÉ ČERPADLO ESTIA od firmy TOSHIBA

vzduch – voda

ke stažení:

Tepelná čerpadla
Nová zelená úsporám - DOTACE
- závazné pokyny pro žadatele a příjemce podpory na tepelná čerpadla pro RD
  - POZN: akt. je možné na tepelné čerpadlo čerpat dotaci pro oblast podpory C.1 ( výměna zdroje tepla ( od str.17) ) a pro oblast podpory C.2 (příprava teplé vody ( od str.20) )
- přímý odkaz na stránky Nová zelená úsporám, pro výběr dalších dotací
- přímý odkaz na stránky Nová zelená úsporám - dotační kalkulačka pro rodinné domy

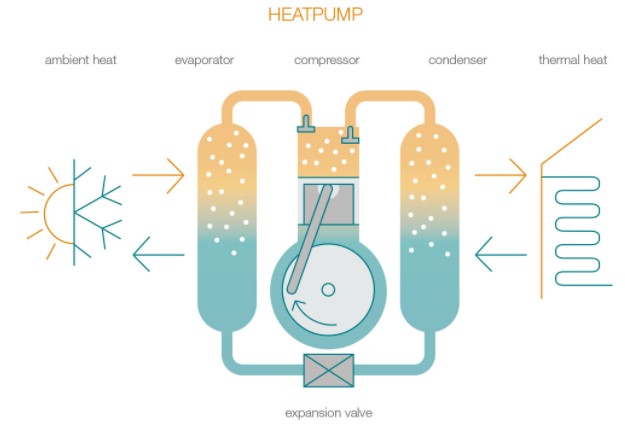

Jak tepelné čepadlo funguje

Tepelné čerpadlo získává teplo ze svého okolí - v tomto případě ze vzduchu a transportuje ho do prostoru bytu, rodinného domu nebo kanceláře. Využívá se pro topení, ohřev užitkové vody a případně i pro chlazení. Provoz tepelného čerpadla je ekonomičtější a levnější oproti jiným zdrojům tepla díky principu transportu, nikoliv přeměny tepla např. spalováním. Sluneční záření jako trvale obnovitelný zdroj energie stále ohřívá atmosféru. Nízkoteplotní energie vzduchu je tepelným čerpadlem přeměněna na vyšší hladinu a akumulována do vody, kterou je možno následně plně využít pro vytápění a ohřev.

Princip vzduch – voda

Vnější jednotka (kompresorová část s výparníkem) je umístěná venku, vzduch je nasáván, z něj je odebírána tepelná energie a opětně je tento vzduch (ochlazený) vyháněn do venkovního prostoru. Vnitřní jednotka (hydrobox) je umístěna v objektu a jsou k němu připojeny všechny ostatní potřebné části systému (např. ohřívač teplé vody, radiátory, podlahové vytápění apod.)

Tepelné čerpadlo Toshiba se instaluje samostatně nebo společně s klasickým zdrojem vytápění - kotlem (plyn, olej, dřevo atd.). Při použití fain-coil jednotek namísto radiátorů si můžete v létě užívat komfortu klimatizované místnosti. (jednotky fancoil obsahují ventilátor a výměník, kterým cirkuluje topná nebo chladící voda. Z fan-coil jednotky je vyveden odvod kondenzátu.). Variantně je možné provozovat chlazení (při použití vyšší teploty vody oproti fan-coilům abychom zamezili vzniku kondenzace vzdušné vlhkosti na chlazeném povrchu) přímo do podlahového topení. Příprava teplé užitkové vody v zásobníku je zcela nezávisle na režimu chlazení nadále v provozu dle nastavených parametrů.

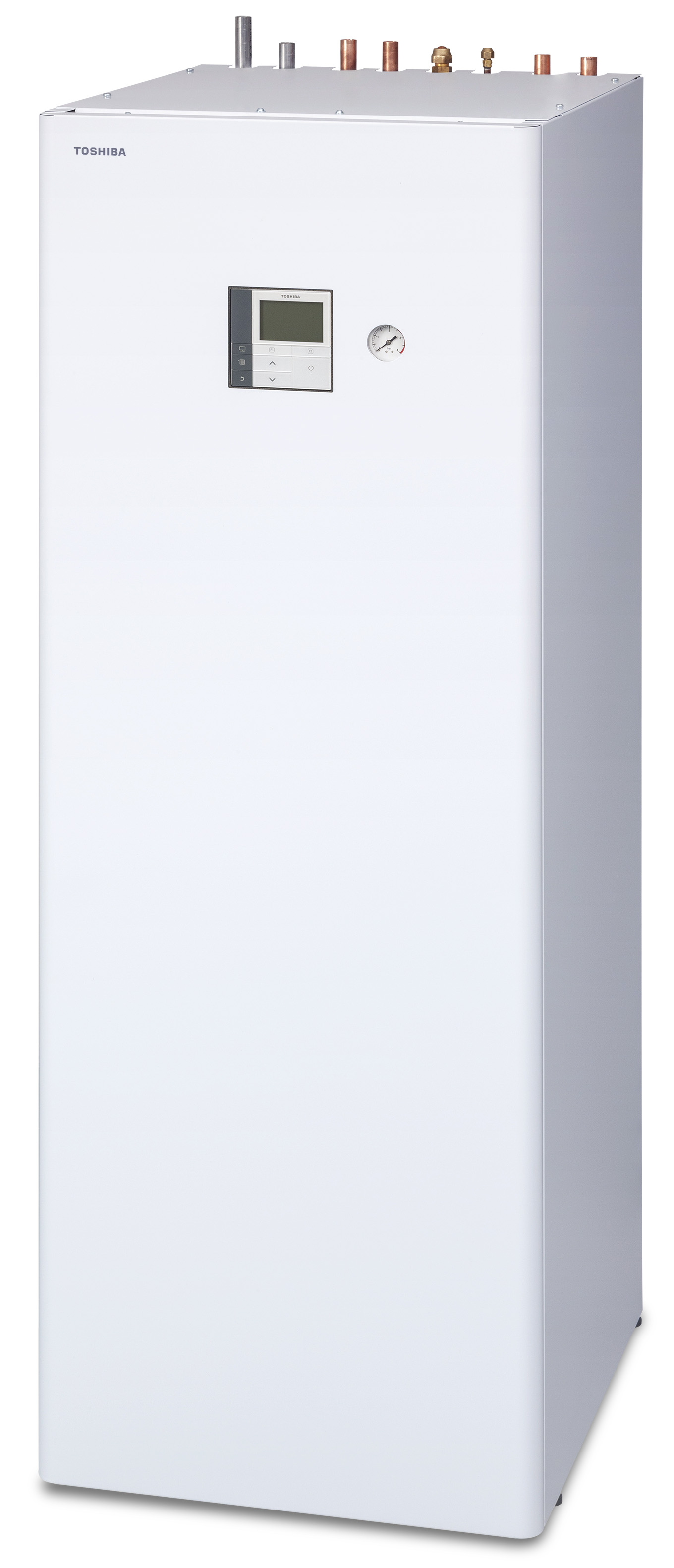

Pokud je nedostatek místa v prostoru kotelny, je možné použít tzv. systém "ALL IN ONE", kdy je minimalizován potřebný prostor pro instalaci v kotelně , spojením vnitřní jednotky as hydraulikou a zásobníkem teplé vody do jednoho celku.

V případě zájmu je možné doplnit instalaci o "wifi modul", který zajistí ovládání tepelného čerpadla přes mobilní aplikaci ve Vašem mob. telefonu a budete tak mít přístup k úpravě, nebo monitoringu provozu odkudkoli.

Tepelné čerpadlo od japonského výrobce Toshiba má technologii nejvyšší kvality ( nové řady těchto tepelných čerpadel používají ekol. chladivo R32, které nahrazuje chladivo R410 a mají energetickou třídu u vytápění A+++). Společnost Toshiba má dlouholetý vlastní výzkum a vývoj invertorové technologie, optimalizace řízení výkonu a využití špičkových vlastností původního dvojrotačního vačkového kompresoru - to vede k energeticky nejúspornějšímu provozu. Zařízení produkuje pouze takový výkon, který je právě potřeba. Při jmenovitém výkonu a při A+7/W35 dosahuje zařízení Toshiba hodnoty až 5,22 (COP), při částečném zatížení dosahuje koeficient využití energie až hodnoty 9!

Výkon tepelného čerpadla se dimenzuje podle vypočtených tepelných ztrát domu od projektanta topení. S klesající teplotou klesá topný faktor (COP). V určité fázi při nízkých teplotách se spustí záložní elektrokotel, který případný nedostatek výkonu automaticky doplní.

Výhody

poměr cena a výkon
jednoduchá instalace
univerzálně použitelné
rychlá návratnost investice

Nevýhody

nižší účinnost při extrémních mrazech pod -15st.Celsia

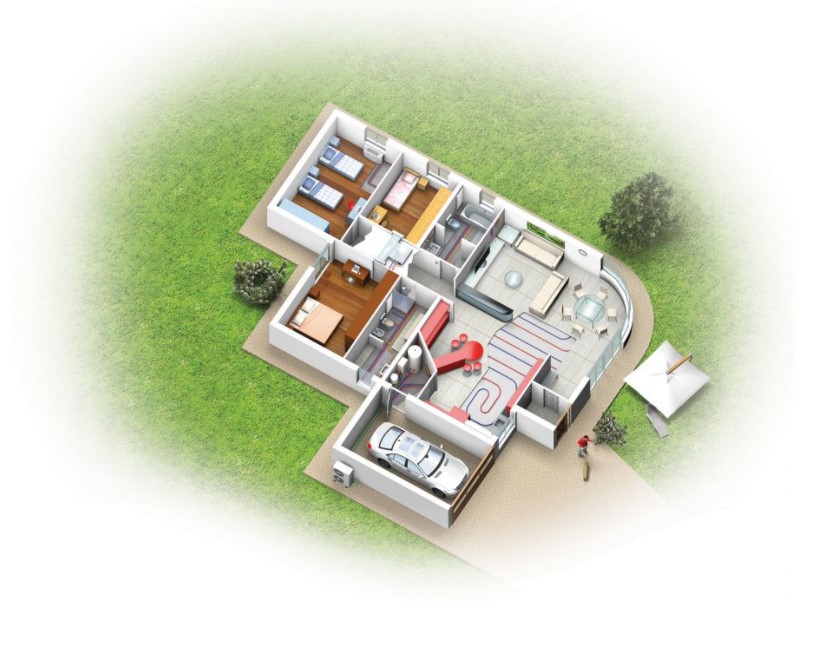

Umístění

Vnější jednotka musí být umístěna na volném prostranství s dobrým přístupem vzduchu. Důležitým parametrem je, aby se ochlazený, vyfoukávaný vzduch nevracel nazpět, pak by se podstatně snížila účinnost a výkon tepelného čerpadla. Optimální umístění je na jižní, slunečné straně rodinného domu a to buď na fasádu, střechu nebo jako volně stojící mimo objekt. Vzdálenost vnější a vnitřní jednotky je max. 15m.

Upozornění

Z venkovní jednotky vytéká kondenzát. Proto je důležité nezapomnět při realizaci na tento fakt. Kondenzát lze svést do vsaku či svodu. Nenechat ho jen tak volně vytékat, mohla by se pak poškodit vnější jednotka a docházelo by kolem jednotky ke kluzišti v zimním období. Odvod kondenzátu zajišťuje profese ZTI.

Proč si pořídit tepelné čerpadlo

Tepelná čerpadla TOSHIBA ESTIA vzduch-voda jsou ideálním řešením, neboť patří mezi obnovitelné zdroje energie. Jejich instalací budete výrazně chránit životní prostředí! Tepelné čerpadlo nesnižuje jen spotřebu elektrické energie na vytápění, ale šetří peníze!

Návratnost investice do tepelného čerpadla se tak pohybuje od 4 do 7 let oproti nejběžnějším způsobům vytápění. Za rok provozu uspoříte oproti vytápění zemním plynem asi cca 20-25 tisíc Kč. Je to závislé na velikosti vytápěného prostoru a tepelných ztrátách. Navíc díky možnosti nízké sazby za elektřinu uspoříte i za elektřinu spotřebovanou jinými spotřebiči.

ekonomické vytápění domu
nízká sazba za elektřinu pro celou domácnost
nezávislost na cenách energií
krátká doba návratnosti za investici
ekologicky šetrný provoz
vysoký komfort
celoroční využití
garance nejvyšší kvality japonského výrobce

Složení tepelného čerpadla vzduch – voda

Výkon: od 4 kW do 16 kW

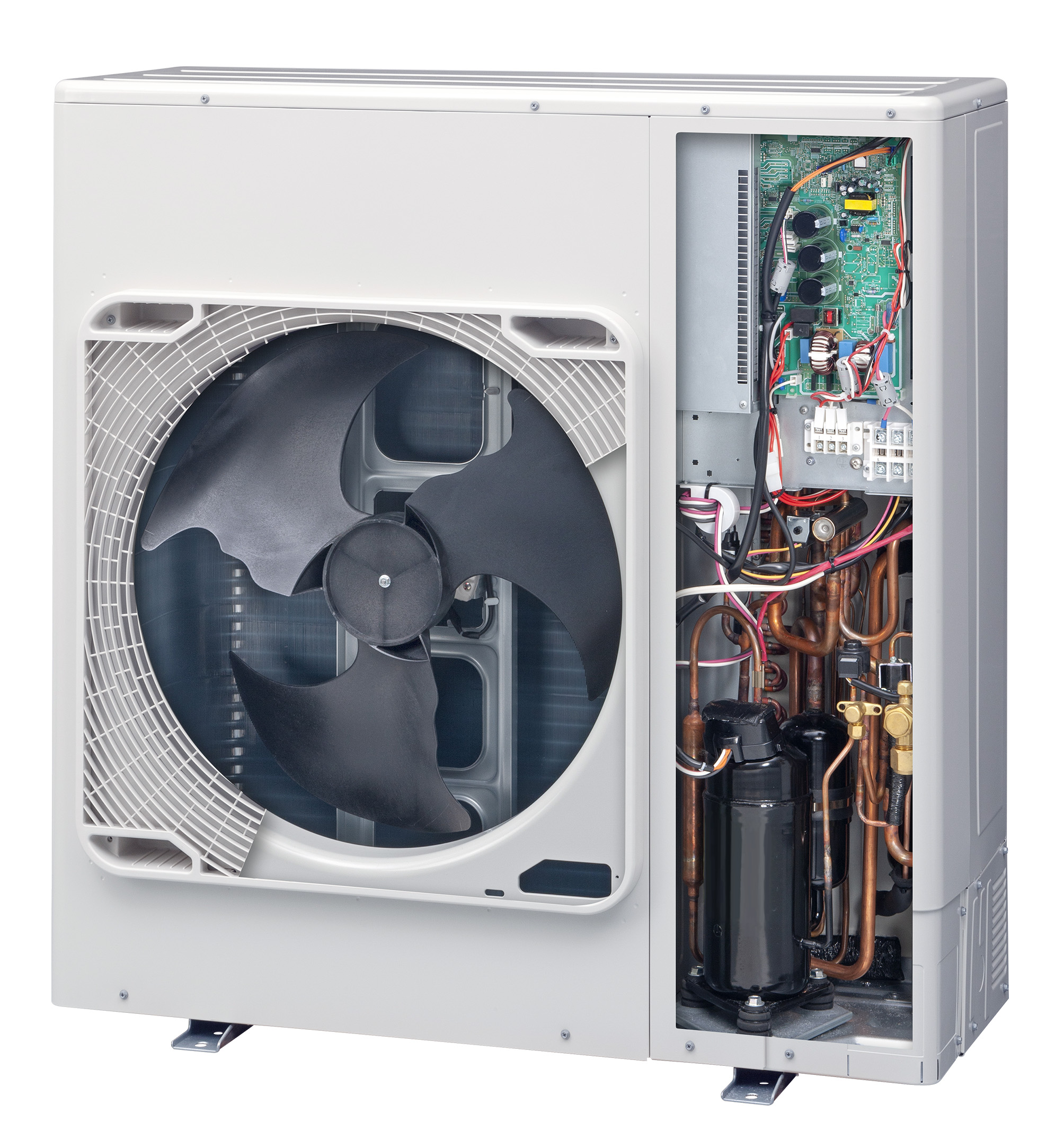

1) Venkovní jednotka

Jejím úkolem je získat tepelnou energii z okolního vzduchu a předat ji pomocí chladícího okruhu do Hydro-boxu. Jednotka je vybavena TWINRotary kompresorem s extrémně nízkými vibracemi a velmi nízkou spotřebou energie. Plné využití výhod mikroprocesorem řízeného invertoru IPDU (Inteligent Power Drive Unit) přináší extrémně vysokou účinnost a nízkou spotřebu energie.

Venkovní jednotka je velmi tichá. Je vybavena TWIN Rotary kompresory se dvěma kompresními komorami. Jejich protilehlé uspořádání a konstrukce kompresoru zaručuje velmi nízké vibrace, tichý chod a extrémně dlouhou životnost. Ventilátory venkovní jednotky mají plně integrovanou regulaci otáček a jsou frekvenčně řízeny v celém rozsahu díky DC stejnosměrným motorům s plynulým startem. Ventilátory mají speciální tvar lopatek, které zaručují maximální potlačení turbulencí a nízké emise hluku do okolí jednotky.
Pro obzvláště tichý provoz (snížení hlučnosti až o 7 dB (A)) je možné použít Tichý noční režim provozu, který můžete aktivovat a deaktivovat ve Vámi požadovaných časech.

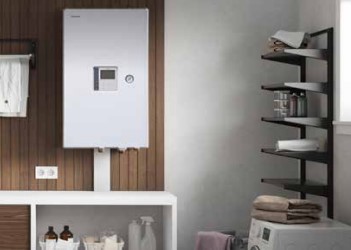

2) Hydro-box

Hydro-box funguje pro objekt jako skutečný zdroj tepla. Jeho úkolem je předat tepelnou energii získanou venkovní jednotkou do připojeného topného systému. Přestup tepla přenášeného ekologickým chladivem R410A nebo R32 do topného systému zajišťuje deskový tepelný výměník.

Na výstupu je možné dosáhnout teploty výstupní vody až 65°C. Mimo deskového výměníku obsahuje Hydrobox také hlavní oběhové čerpadlo topení, expansní nádobu, ovladač a přídavné elektrické topení.

3) Zásobník TUV od Toshiby

Zásobník je vyroben z ušlechtilé nerezové oceli a opatřen polyuretanovou tepelnou izolací, která svým provedením zaručuje minimalizaci tepelných ztrát a zvyšuje již tak vysokou pevnost stěny a pláště zásobníku. Pro ohřev užitkové vody slouží integrovaný trubkový výměník, který je rovněž vyroben z nerezové oceli.

Součástí dodávky zásobníku je elektrické topení o výkonu 2,7 kW, senzor teploty TUV, tepelná ochrana zásobníku proti přehřátí a přetlakový pojišťovací ventil. Elektrické topení se používá při aktivaci funkci ochrany proti bakteriím Legionella a při ohřevu TUV na teplotu vyšší než 45 °C.

Lze použít také zásobník od jiného výrobce, např.Dražice.

Pokud Vás po prostudování těchto informací tepelné čerpadlo zaujalo a měli byste zájem o jeho pořízení, obraťte se na nás a neváhejte nás kontaktovat a nebo využijte poptávkového formuláře.
